產品描述：

NX4P050-17 型射頻二極管是將 PIN 芯片用高導熱焊料焊接在金屬框架上，鍵合后再整體塑封形成；為提高焊接可靠性，引腳進行了鍍錫處理。此封裝滿足了低熱阻、低插損、高可靠的使用需求，并便于回流焊和電裝工藝操作。NX4P050-17 型型射頻二極管非常適合高功率的串聯或分流裝置使用，包含 HF 到 UHF 頻段的大功率射頻開關電路，電臺通信等。

產品特點:

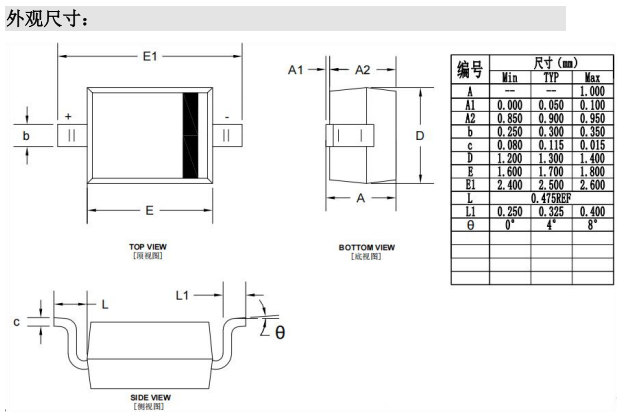

? SOD-523塑封，體積小重量輕

? 無鉛無鹵素，符合RoHS

? 氣密性好，高可靠

? 低串聯電阻，低插入損耗

? 可承受高連續波射頻功率

性能參數：

參數	測試條件	單位	最小值	典型值	最大值
正向電壓	+ 50 mA	V	—	0.85	0.95
反向漏電流	-500 V	uA	—	—	1
總電容	-50 V @ 1 MHz	pF	—	0.20	0.25
插入損耗	IF = 50 mA, ＜0.5 GHz IF = 50 mA, ＜1.0 GHz	dB	— —	0.1 0.1	0.2 0.2
隔離度	VR = 50 V, ＜0.5 GHz VR = 50 V, ＜2.0 GHz	dB	22 10	24 12	— —
少數載流子壽命	IF = +10 mA, IR = -6 mA	μs	—	1.6	—
串聯電阻	+100 mA, 100 MHz	Ω		0.70	0.90

注：1.不建議在極限條件下持續工作

絕對最大額定參數：

參數	絕對最大值
擊穿電壓	500V
正向電流	500mA
熱阻最大值	10℃/W
最大結溫	+175℃
儲存溫度	-55℃ to +150℃

注：1.超過這些限制中的任何一個或組合都可能對這個裝置造成永久性損壞

2.不建議在這些區域附近進行持續性操作。
